弗朗FLQ6200流通式濁度儀安裝說明

經常有客戶向我們咨詢反饋說，收到一大箱子的儀表，不知道怎么在現場安裝使用。今天就向大家介紹一下FLQ6200型流通式濁度儀的安裝過程，希望大家不會再對著一大堆儀表配件苦惱不已啦！

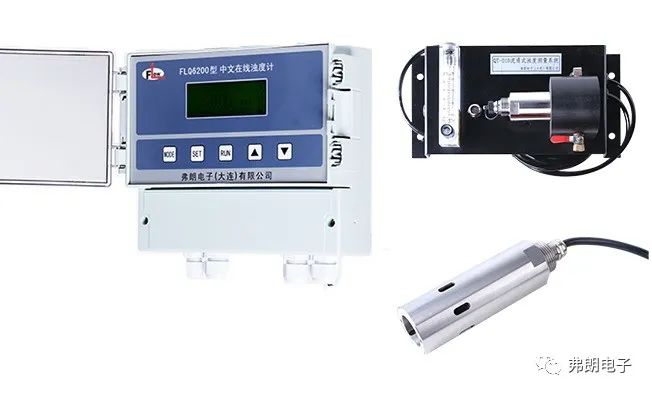

FLQ6200型在線濁度儀是我公司自主研發的一款專門用于精準測量水工業處理工藝過程中的濁度數值的水質分析儀表，具有外觀簡潔大方，安裝使用方便，測量精準穩定等優點。

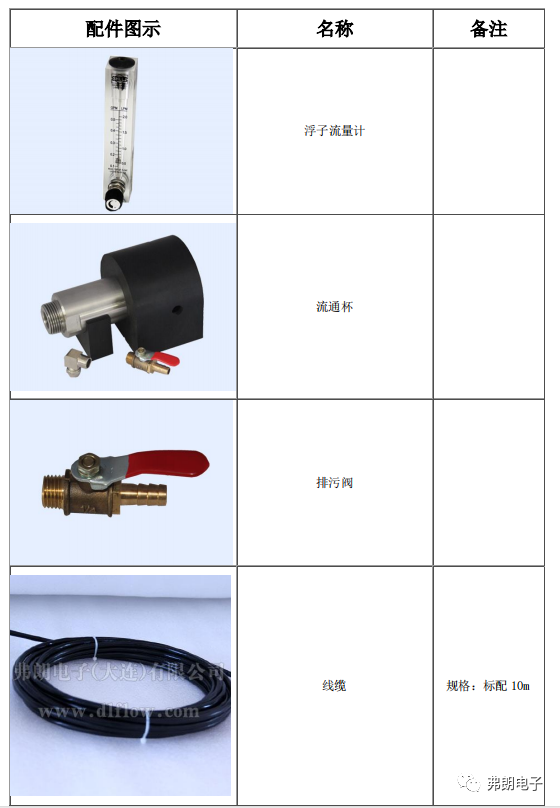

備品配件說明

安裝調試說明

一、變送器安裝

在選擇變送器安裝位置時，需要遵循如下原則：

1、特別注意避免變送器受陽光直射；

2、避免變送器受到過多震動；

3、如果情況允許，應將變送器安裝于稍稍高于操作者平視水平的位置，這樣將會有利于操作者可以非常舒服地瀏覽前部面板和進行控制操作；

4、為變送器箱體的開啟和維護留出足夠的空間；

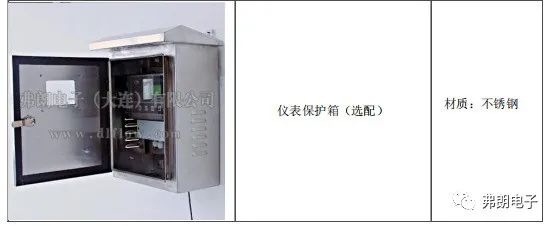

5、如果變送器安裝于室外，必須做儀表箱保護變送器，以免變送器受到損傷。

6、變送器周邊不能有大型電機或變頻設備，以免干擾信號影響儀表正常使用。

二、變送器及儀表箱尺寸

1、變送器尺寸及安裝背板示意圖如下：

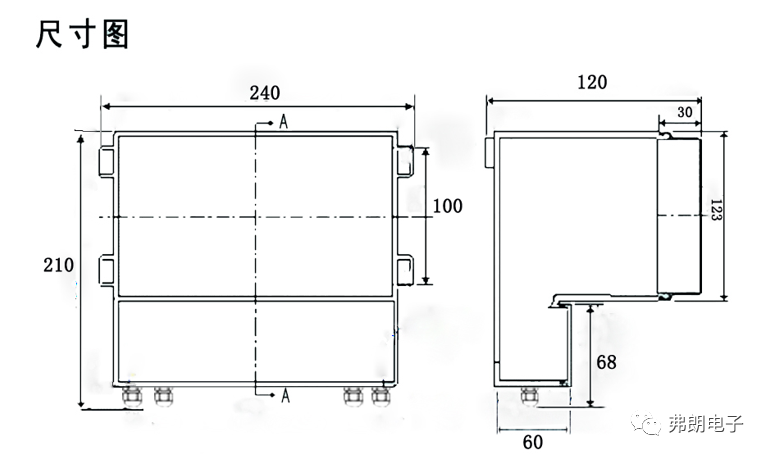

2、儀表箱建議尺寸圖如下：

本儀表為壁掛式安裝，背板為儀表箱內固定在儀表箱后殼上的用于懸掛儀表的板材。儀表固定時，先按照背板圖在背板上開孔，將儀表掛在背板上，然后再將背板固定在儀表箱內。

三、濁度流通系統

上圖為濁度計流通系統整體圖。流通系統黑色背板的兩側分別有兩個預留孔，用于固定整個流通系統。在使用流通式濁度計之前，請將此流通系統固定在平整的墻體上。

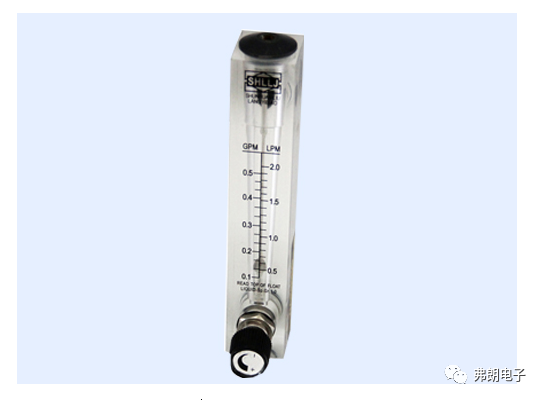

（1）浮子流量計的主要用途

   a、為便于觀察流速，且自帶閥門，可以很方便的控制流速。

   b、有一定的消除氣泡能力。

（2）浮子流量計的使用方法

   a、流通式濁度的測量對流速的要求較高。在使用此流通系統時，主要靠浮子流量計下端的閥門來控制流速。閥門上有示意開關方向的圖標，在調整流速時，請按照圖標表示的方向旋轉閥門，調整流速。

   b、整個流通系統的進水口為浮子流量計的進水口，也就是浮子流量計下端由閥門控制的進水口。在出廠時，由于客戶的使用環境未知，所需取水管的長度無法估計，所以，在進水口的彎頭上，我們接了一段取水管，此取水管如果長度足夠，則客戶可以直接與取水點相連，如果長度不夠，請客戶自行接上一段取水管，然后與取水點相連。

   c、浮子流量計的出水口位于上端。水樣兒從浮子流量計中流過后，經過浮子流量計的出水口，與流通杯的進水口相連。

（1）流通杯的主要用途

   流通式測量大多用于測量濁度較小的水樣。此類水樣的測量受到外界不良因素的影響較大。流通杯的作用主要為消除外界不良因素對測量的影響，例如光照等等。

（2）流通杯的使用方法

a、流通杯與傳感器的連接

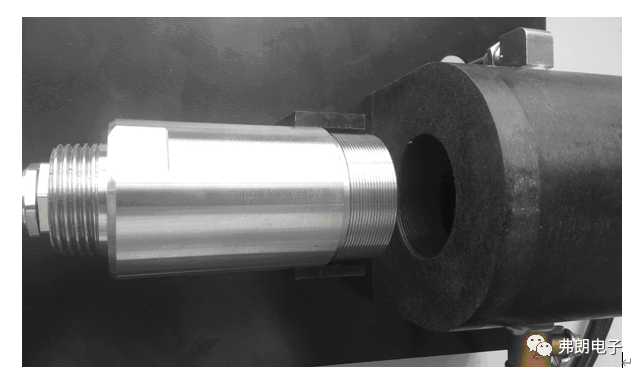

如圖所示，傳感器底部及流通杯內部都有螺紋。在連接傳感器和流通杯時，只需將傳感器旋進流通杯內即可。

b、流通杯的安裝及連接方法

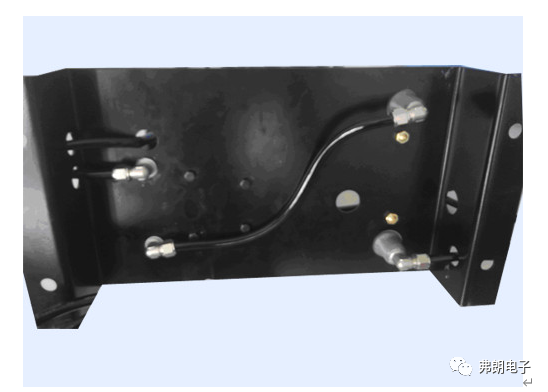

上圖為整個流通系統的后視圖。如圖所示，右側兩個彎頭，上方彎頭為浮子流量計出水口，下方彎頭為浮子流量計進水口（與取樣點相連）；左側最上方為流通杯的排氣管，左側中間彎頭為流通杯排水口，左側下方彎頭為流通杯的進水口。我們可以看到，流通杯的進水口與浮子流量計的出水口是相連的，樣品經過浮子流量計之后進入流通杯，傳感器在流通杯內測量。樣品經過流通杯后，從左側中間的排水口排出。
